Produktbeschreibung

Runde Magnetscheiben im Großhandel direkt von Zhaobao Magnet – einem vertrauenswürdigen Hersteller mit 30-jähriger Erfahrung, der kundenspezifische Größen, Hochtemperatur-NdFeB-Qualitäten und direkte Fabrikpreise anbietet. Wir sind nach ISO9001 und IATF16949 zertifiziert und liefern erstklassige magnetische Konsistenz, schnelles Prototyping und vollständige Testberichte für OEMs aus den Bereichen Automobil, Medizin, Luft- und Raumfahrt sowie Unterhaltungselektronik weltweit.

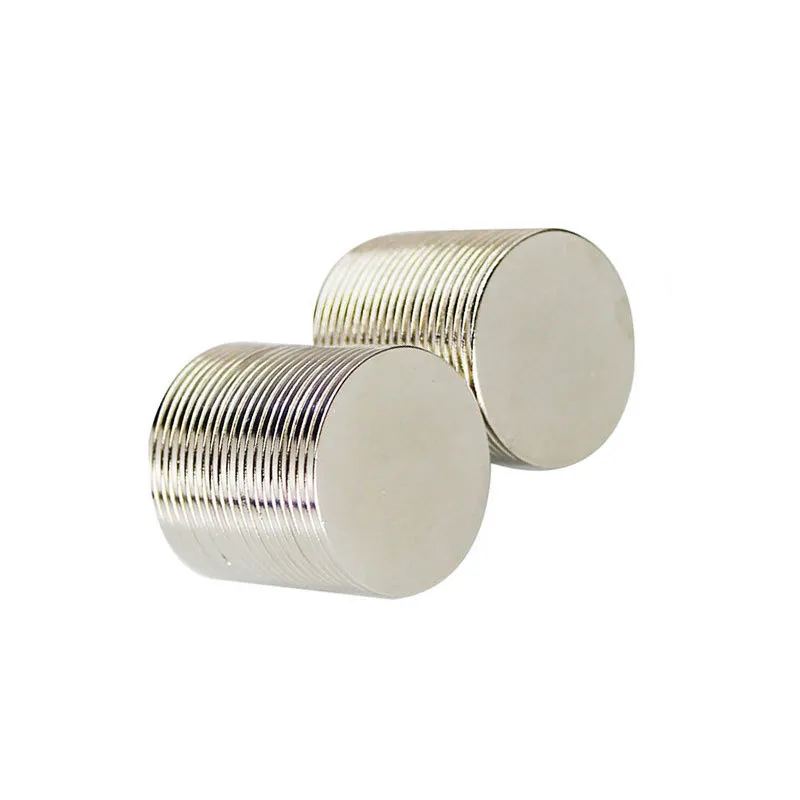

Round Magnetic Discs

Was sind runde Magnetscheiben?

Runde Magnetscheiben stellen den Goldstandard in der Permanentmagnettechnik dar und bieten außergewöhnliche Haltekraft, präzise Maßtoleranz und außergewöhnlich hohe Flussdichte in einem kompakten kreisförmigen Profil. Diese kreisförmigen Permanentmagnetkomponenten werden hauptsächlich aus einer hochwertigen gesinterten Neodym-Eisen-Bor-Legierung (NdFeB) hergestellt und verfügen über unübertroffene magnetische Energieproduktwerte (BHmax). Im Gegensatz zu Dritthändlern oder Katalogwiederverkäufern kontrolliert Ningbo Zhaobao Magnet Co., Ltd. die gesamte Herstellungskette von der Rohraffinierung seltener Erden und der Strahlmahlung bis hin zum Präzisionsschneiden, Plattieren und der mehrpoligen Magnetisierung.

Durch die direkte Zusammenarbeit mit einem Originalhersteller mit über 30 Jahren Branchenerfahrung vermeiden Produktingenieure und Beschaffungsmanager Aufschläge in der Lieferkette und stellen gleichzeitig die garantierte Konsistenz von Charge zu Charge sicher. Unser fabrikdirekter Engineering-Ansatz stellt sicher, dass jede magnetische Komponente strenge internationale Qualitätsmaßstäbe erfüllt, einschließlich der Standards IATF 16949 und ISO 9001.

Außergewöhnliche magnetische Leistung und technische Vorteile

Moderne technische Konstruktionen erfordern ständig eine höhere Betriebskraftleistung bei immer begrenzteren Platzverhältnissen. Premium-Rundmagnetscheiben begegnen dieser Herausforderung, indem sie ein hervorragendes Leistungs-Gewichts-Verhältnis bieten und Zugkräfte ausüben können, die hundertmal größer sind als ihre eigene Masse.

Die einzigartige Struktursymmetrie und die einheitliche Kristallorientierung von Nd2Fe14B ermöglichen eine optimierte axiale oder radiale Feldverteilung. Bei der Integration in komplexe elektromechanische Baugruppen liefern unsere hochpräzisen Komponenten messbare Leistungssteigerungen im Feld:

Optimierte Flussdichte: Das achsensymmetrische Design garantiert eine ausgewogene Magnetfeldverteilung und eliminiert lokalisierte Schwachstellen auf der aktiven Poloberfläche.

Bewährte Steigerung der Sensorleistung: Kundentests aus der Automobilbranche bestätigten, dass der Austausch handelsüblicher Standardkomponenten durch unsere Präzisionsmagnetscheiben die Sensorgenauigkeit und -zuverlässigkeit um bis zu 23 % verbesserte.

Kompakte Footprint-Integration: Ermöglicht Ingenieuren den Ersatz großer, schwerer Ferrit- oder Keramikmagnetbaugruppen durch dünne, ultradichte kreisförmige Seltenerdkomponenten.

Umfassende Materialqualitäten und thermische Toleranzen

Die Betriebsumgebungen variieren erheblich – von Gehäusen mit Temperaturen unter Null in der Luft- und Raumfahrt bis hin zu stark erhitzten Motorblöcken für Kraftfahrzeuge. Ningbo Zhaobao Magnet Co., Ltd. stellt runde Magnetscheiben mit einem kompletten Spektrum standardisierter und hochgradiger NdFeB-Formulierungen her, die auf spezifische Temperaturschwellen und Koerzitivkraftanforderungen zugeschnitten sind.

Notenreihe	Maximale Betriebstemperatur (°C)	Remanenz Br (mT)	Eigenkoerzitivität Hcj (kA/m)	Hauptanwendungsfelder
N35 - N54	80°C	1170 - 1480	≥ 955	Unterhaltungselektronik, Displays, Konsumgüter
N35M - N52M	100°C	1170 - 1450	≥ 1114	Akustische Treiber, optische Tonabnehmer, Mikrosensoren
N30H - N52H	120°C	1080 - 1450	≥ 1353	Präzisionsservomotoren, Elektrowerkzeuge, Aktuatoren
N30SH - N54SH	150°C	1080 - 1480	≥ 1353 / 1592	Automobil-Antriebsstrangsensoren, Automatisierungsmotoren
N28UH - N54UH	180°C	1020 - 1480	≥ 1990	EV-Traktionsmotoren, Windkraftgeneratoren
N28EH - N48EH / N45AH	200°C - 240°C	1020 - 1380	≥ 2387 / 2785	Positionierer für die Luft- und Raumfahrt, Baugruppen für extreme Hitze

Unsere proprietären Legierungsformulierungen wurden in technischer Zusammenarbeit mit der Chinesischen Akademie der Wissenschaften in unserem speziellen technischen Technologiezentrum entwickelt und lösen seit langem bestehende Branchenprobleme in Bezug auf Entmagnetisierungsverlust, thermischen Zerfall und interne Leistungsinkonsistenz bei großen Produktionsläufen.

Kundenspezifische Bearbeitung, Beschichtungen und OEM-Fertigung

Katalogartikel entsprechen selten den individuellen technischen Spezifikationen. Als erfahrener Primärhersteller ist Ningbo Zhaobao Magnet Co., Ltd. auf maßgeschneiderte Lösungen spezialisiert. Unsere 60.000 Quadratmeter große Anlage ist mit modernster Drahterodiermaschine, automatischem Schneiden, mehrachsigem Schleifen und automatisierten Oberflächenbehandlungslinien ausgestattet.

Zu den kundenspezifischen OEM-Engineering-Funktionen gehören:

Dimensionsanpassung: Durchmesser von Mikro 0,5 mm bis 250 mm; Dicke ab ultradünnen 0,2-mm-Profilen.

Strukturelle Bearbeitung: Präzise Senklöcher, Senkungen, mehrfach abgestufte Kanten und integrierte Metallbefestigungsbolzen.

Fortschrittliche Schutzbeschichtung: Mehrschichtige Ni-Cu-Ni-, Cr3+-Zink-, schwarze Epoxid-, Parylene C- (für medizinische Reinräume) und Teflonbeschichtungen, die getestet wurden, um über 240 Stunden Salzsprühnebel (SST) standzuhalten.

Prototyping und Schnellbemusterung: Bereitstellung von 50 funktionierenden Prototypenmustern für physische und betriebliche Tests vor der kommerziellen Vertragsabwicklung.

Wichtige Anwendungsbereiche

Dank ihrer unglaublichen Haltekraft und strukturellen Stabilität werden unsere konstruierten runden Magnetscheiben in geschäftskritische Hardware in wichtigen globalen Branchen integriert:

Automobilelektronik: ABS-Geschwindigkeitssensoren, Encoder für elektrische Servolenkung (EPS), Drosselklappenstellungssensoren und Antriebseinheiten für Elektrofahrzeuge.

Medizinische und chirurgische Ausrüstung: MRT-Peripheriegeräte, Schnellkupplungen für chirurgische Instrumente, zahnärztliche Befestigungssysteme und implantierbare Mikropumpen.

Industrielle Automatisierung und Robotik: End-of-Arm-Robotergreifer, Linearmotor-Feedbacksysteme, pneumatische Positionierer und Hochleistungs-Magnetspannfutter.

Verbraucher- und tragbare Geräte: Ultradünne Motoren mit haptischem Feedback, akustische Wandler, Ladehalterungen für Smart-Ringe/Uhren und Kamerastabilisierungsmodule.

Luft- und Raumfahrt und erneuerbare Energien: Antriebssysteme für Flugzeuge, Mikroturbinen-Aggregate und hocheffiziente Direktantriebsgeneratoren.

Warum mit der Zhaobao Magnet Group zusammenarbeiten?

Die Auswahl des richtigen Permanentmagnetlieferanten erfordert die Bewertung der langfristigen Produktionsstabilität, technischen Support und eine strenge Compliance-Dokumentation. Aus folgenden Gründen entscheiden sich Branchenführer für Ningbo Zhaobao Magnet Co., Ltd.:

Echte direkte Fabrikfertigung: Keine Zwischenhändler, keine Aufschläge für Handelsunternehmen und vollständige Betriebstransparenz in unserem 60.000 m² großen Werk, in dem mehr als 500 Fachkräfte beschäftigt sind.

Riesige Produktionskapazität: Die jährliche starke NdFeB-Produktion von über 8.000 Tonnen gewährleistet die nahtlose Ausführung sowohl kundenspezifischer Prototypen in kleinen Mengen (50 Einheiten) als auch kommerzieller Großserienlieferungen (mehr als 500.000 Einheiten).

F&E-Exzellenz und Patente: Unterstützt durch 22 nationale Erfindungspatente und technische Partnerschaft mit der Chinesischen Akademie der Wissenschaften.

Vollständige Qualitätsüberprüfung: Vollständige Materialprüfzertifikate, Entmagnetisierungskurven (BH-Kurven), dimensionale KMG-Berichte und Salzsprühtestdaten werden mit jeder Produktionscharge bereitgestellt.

Zhaobao Magnet Group IATF 16949 automotive quality management certification

Zhaobao Magnet Group ISO 9001 quality management system certification

Zhaobao Magnet Group international product compliance certification RoHS REACH CE

Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000

Häufig gestellte Fragen (FAQ)

Nachfolgend finden Sie technische Einblicke und Beschaffungsrichtlinien zu unseren leistungsstarken runden Magnetscheiben:

F1: Welche Toleranzen kann Ningbo Zhaobao während der Massenproduktion einhalten?

Bei der Standardproduktion erreichen wir strenge Maßtoleranzen von ±0,05 mm. Für hochpräzise Automobil-, Optik- und Medizinanwendungen können mit unserem hochpräzisen Schneid- und Mehrachsen-Schleifverfahren auf Anfrage enge Toleranzen von ±0,01 mm bis ±0,02 mm erreicht werden.

F2: Wie wähle ich die richtige Oberflächenbeschichtung für Magnetplatten in korrosiven Umgebungen aus?

Für Standard-Innenelektronik bieten Standard-Ni-Cu-Ni (dreischichtiges Nickel) oder Cr3+-Zink ein hervorragendes Preis-Leistungs-Verhältnis. Für Meeresanwendungen oder Umgebungen mit hoher Luftfeuchtigkeit empfehlen wir schwarzes Epoxidharz oder Teflon (PTFE). Für Reinräume medizinischer Geräte und biokompatible Anforderungen sind wir auf mikrodünne Parylene-C-Beschichtungen spezialisiert.

F3: Wie verhindern superhochwertige NdFeB-Magnete die thermische Entmagnetisierung in Hochtemperaturmotoren?

Durch den Einsatz fortschrittlicher Korngrenzendiffusionstechnologie (GBD) und optimierter Legierungsformulierungen (wie N54SH, N54UH, N48EH und N45AH) erhöht unser Ingenieurteam die intrinsische Koerzitivfeldstärke (Hcj) auf ≥2785 kA/m und ermöglicht so einen zuverlässigen Betrieb bis zu 240 °C ohne irreversiblen Flussverlust.

F4: Was ist die typische Vorlaufzeit für kundenspezifische Prototypenmuster im Vergleich zu großvolumigen Produktionsaufträgen?

Kundenspezifische Rapid-Prototyp-Muster (z. B. 50 Stück) werden in der Regel innerhalb von 7 bis 10 Werktagen geliefert. Kommerzielle Massenproduktionsaufträge (z. B. 500.000 Stück) werden innerhalb von 2 bis 3 Wochen erfüllt, unterstützt durch unsere enorme Jahreskapazität von 8.000 Tonnen.

F5: Welche Magnetisierungsausrichtungsoptionen sind für kreisförmige Magnetkomponenten verfügbar?

Abhängig von Ihrem Magnetkreisdesign bieten wir mehrere Ausrichtungskonfigurationen an, darunter axial (durch die Dicke), radial, diametral, mehrpolig auf einer Seite und schräge Ausrichtung für reduziertes Motorrastmoment.

F6: Welche Qualitätskontrollberichte und Compliance-Dokumente werden mit jeder Charge versendet?

Zu jeder Lieferung gehören vollständige Materialinspektionszertifikate, Entmagnetisierungskurven (B-H), Validierungsberichte für den Salzsprühtest (SST), RoHS/REACH-Konformitätszertifizierung und KMG-Maßkontrollprotokolle.
