Scheibenmagnete zeichnen sich durch ihre flache Kreisform mit axialer Magnetisierung aus und gehören zu den vielseitigsten Permanentmagnetkonfigurationen, die in der modernen Industrie eingesetzt werden. Ihre einfache Geometrie täuscht über die komplexe Technik hinweg, die erforderlich ist, um sie mit konsistenten magnetischen Eigenschaften, präzisen Abmessungen und zuverlässigem Korrosionsschutz herzustellen. Unsere Fabrik ist engagiertScheibenmagnetProduktionslinien kombinieren fortschrittliche Materialverarbeitung mit Präzisionsbearbeitung, um Komponenten zu liefern, die sich in Anwendungen von Miniatursensoren bis hin zu industriellen Magnetbaugruppen auszeichnen.
Produkte
Scheibenmagnete
Unser Werk ist auf die Herstellung hochpräziser Scheibenmagnete für verschiedene Industrieanwendungen spezialisiert, die flache, kreisförmige magnetische Komponenten erfordern. Mit 30 Jahren Erfahrung in der Magnetproduktion bieten wir Scheibenmagnete in verschiedenen Durchmessern (von 1 mm bis 150 mm), Stärken und magnetischen Materialien wie NdFeB, SmCo, Ferrit und Alnico an. Jeder Scheibenmagnet durchläuft eine strenge Qualitätskontrolle, um präzise Abmessungen, gleichbleibende magnetische Eigenschaften und langlebige Schutzbeschichtungen für zuverlässige Leistung sicherzustellen.
Anfrage absenden
Produktbeschreibung
Ob Sie dünn brauchenScheibenmagneteFür platzbeschränkte Designs oder dickere Varianten für maximale Magnetkraft sorgt unsere vertikale Fertigungsintegration für Qualität in jeder Phase. Von der Rohstoffauswahl (Verwendung von ≥99,5 % reinem Neodym für NdFeB-Sorten) bis zur Endkontrolle behalten wir eine strenge Kontrolle über den gesamten Prozess, was zu Folgendem führt:Scheibenmagnetedie in Ihren Anwendungen eine vorhersehbare Leistung erbringen.
Hauptvorteile unserer Herstellung von Scheibenmagneten
Präzise Dickenkontrolle
FürScheibenmagneteDie Dicke ist oft das kritischste Maß, das sich sowohl auf die magnetische Leistung als auch auf die Passung der Baugruppe auswirkt. Unsere doppelseitige Schleiftechnologie erreicht Dickentoleranzen von nur ±0,01 mm, wobei die Parallelität über die gesamte Oberfläche innerhalb von 0,02 mm bleibt. Diese Präzision sorgt für eine gleichmäßige Magnetfeldverteilung und verhindert Montageprobleme bei gestapelten oder eng aneinanderliegenden Anwendungen.

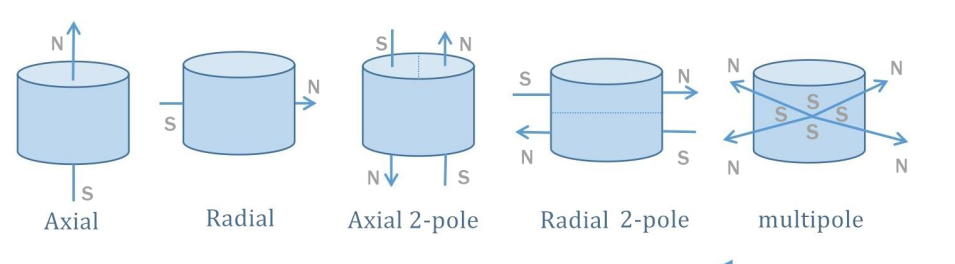

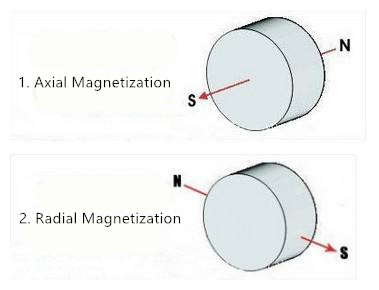

Optimierte axiale Magnetisierung
Die Magnetisierungsrichtung ist entscheidend fürScheibenmagnete. Unsere vollautomatischen Magnetisierungssysteme wenden starke gepulste Felder (bis zu 5T) entlang der axialen Richtung an und sorgen so für vollständige Sättigung und konsistente Polaritätsausrichtung. Für mehrpoligScheibenmagneteWir verwenden spezielle Vorrichtungen, um präzise radiale oder kundenspezifische Magnetisierungsmuster mit scharfen Übergängen zwischen den Polen zu erzeugen.
Verbesserter Kantenschutz
Scheibenmagnete sind bei der Handhabung und Montage besonders anfällig für Absplitterungen an den Kanten. Unser firmeneigener Kantenradiusprozess erzeugt leichte Abschrägungen (0,1–0,3 mm), die dieses Risiko erheblich reduzieren, ohne die magnetische Leistung zu beeinträchtigen. In Kombination mit unserer gleichmäßigen Ni-Cu-Ni-Galvanisierung, die die Kanten vollständig abdeckt, ergibt sich eine längere HaltbarkeitScheibenmagnetemit längerer Lebensdauer.
Arten und Anwendungen von Scheibenmagneten
Dünne Scheibenmagnete
Dicke:0,5 mm - 3 mm
Anwendungen:Sensoren, Reed-Schalter, magnetische Encoder, dünne Unterhaltungselektronik
Hauptmerkmal:Platzsparendes Design mit ausreichendem Magnetfeld für Detektionsanwendungen
Standard-Scheibenmagnete
Dicke:3mm - 10mm
Anwendungen:Motorrotoren, Magnethalter, Separatoren, allgemeine industrielle Verwendung
Hauptmerkmal:Optimale Balance aus magnetischer Stärke und mechanischer Stabilität
Dicke Scheibenmagnete
Dicke:10mm - 50mm
Anwendungen:Kupplungen mit hohem Drehmoment, Heben schwerer Lasten, Magnetspannfutter
Hauptmerkmal:Maximale Magnetkraft für anspruchsvolle mechanische Anwendungen
Standardspezifikationen für Scheibenmagnete (NdFeB N45)
Die folgende Tabelle zeigt Standardgrößen und ungefähre Haltekräfte für unser gesintertes NdFeBScheibenmagnetemit Ni-Cu-Ni-Beschichtung. Kundenspezifische Größen, Qualitäten (N35 bis N52) und Beschichtungen (Zn, Epoxid, Au usw.) sind auf Anfrage erhältlich. Die Zugkraft wird an einer 10 mm dicken Stahlplatte gemessen.
| Durchmesser (mm) | Dicke (mm) | Grad | Ca. Gewicht (g) | Typische Zugkraft (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kg |
| 20.0 | 10.0 | N45 | 24.8 | 22 kg |
| 30.0 | 10.0 | N45 | 55.8 | 45 kg |
| Brauch | 0,5 - 50 | Alle | Berechnet | Simuliert |
Wichtiger Hinweis zur Handhabung
Scheibenmagnetemit großen Durchmesser-zu-Dicken-Verhältnissen (dünne Scheiben) sind bei mechanischer Beanspruchung anfälliger für Risse. Wir empfehlen, für die Handhabung nichteisenhaltige Werkzeuge zu verwenden und bei größeren Durchmessern den direkten Magnet-zu-Magnet-Kontakt zu vermeiden. Unsere Schutzverpackung (einzelne Kunststoffbehälter in geteilten Kartons) ist speziell darauf ausgelegt, Schäden während des Transports zu verhindern.
Hauptanwendungen für Scheibenmagnete
Das flache, symmetrische Design vonScheibenmagnetemacht sie ideal für zahlreiche Anwendungen in verschiedenen Branchen. Ihr vorhersagbares Magnetfeld und die einfache Integration tragen zu ihrer weiten Verbreitung bei.
- Bürstenlose Gleichstrommotoren:Auf Rotoren montiert für einen effizienten, wartungsfreien Betrieb in Automobil-, Industrie- und Verbraucheranwendungen.
- Magnetische Sensoren und Schalter:Wird in Positionserfassungs-, Geschwindigkeitserkennungs- und Näherungsschaltsystemen verwendet.
- Magnetisches Halten und Fixieren:Für Werkzeughalter, Vorrichtungen, Vorrichtungen, Magnetverschlüsse und zur Sicherung von Bauteilen während der Bearbeitung.
- Akustische Geräte:Lautsprecher, Kopfhörer und Mikrofone, bei denen Scheibenmagnete für das nötige Magnetfeld zur Schallübertragung sorgen.
- Medizinische Ausrüstung:MRT-Komponenten, Arzneimittelverabreichungssysteme, chirurgische Instrumente und Diagnosegeräte.
- Magnetische Trennung:In Gittern oder Platten angeordnet, um eisenhaltige Verunreinigungen aus Flüssigkeiten und Pulvern zu entfernen.
- Unterhaltungselektronik:Smartphone-Vibrationsmotoren, Kamera-Autofokus-Mechanismen, magnetische Ladeanschlüsse und Smart-Home-Geräte.
- Erneuerbare Energie:Windkraftanlagen und andere Systeme zur Umwandlung sauberer Energie.
Qualitätszertifizierungen und -standards
Unsere Herstellungsprozesse und Qualitätsmanagementsysteme sind nach internationalen Standards zertifiziert und gewährleisten so unsereScheibenmagneteerfüllen die strengen Anforderungen globaler Märkte, einschließlich der Automobil-, Medizin-, Luft- und Raumfahrt- und Unterhaltungselektronikindustrie.
IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 REACH & RoHS SGS-zertifiziert CP65 / EN71
Jede Charge vonScheibenmagnetewird umfassenden Tests unterzogen, einschließlich Dimensionsüberprüfung (mit optischen Projektoren und KMG), Prüfung der magnetischen Eigenschaften (Hysteresegraph), Messung der Beschichtungsdicke (Röntgen), Haftungstests (Klebebandtest gemäß ASTM D3359) und Umweltsimulation (Salzsprühtest gemäß ASTM B117). Für alle Produktionsaufträge liegen Materialbescheinigungen und Prüfberichte vor.
Fordern Sie Muster und Angebote für Ihre Scheibenmagnete an
Kostenloser technischer Support für kundenspezifische Anwendungen
Senden Sie Ihre Anforderungen an Scheibenmagnete (Material, Sorte, Durchmesser, Dicke, Menge, Beschichtung und Magnetisierung) für ein detailliertes Angebot. Unser Ingenieurteam kann technische Unterstützung bei der Gestaltung des Magnetkreises, der Materialauswahl und der Anwendungsoptimierung leisten.
Kontaktieren Sie unser technisches Vertriebsteam:
WhatsApp/WeChat/Tel: +86-18133696123 | E-Mail: zb12@magnets-world.com
Reaktionszeit: Normalerweise innerhalb von 2–4 Geschäftsstunden. Bei allen internationalen Sendungen sind eine Exportverpackung und eine vollständige Dokumentation enthalten.
