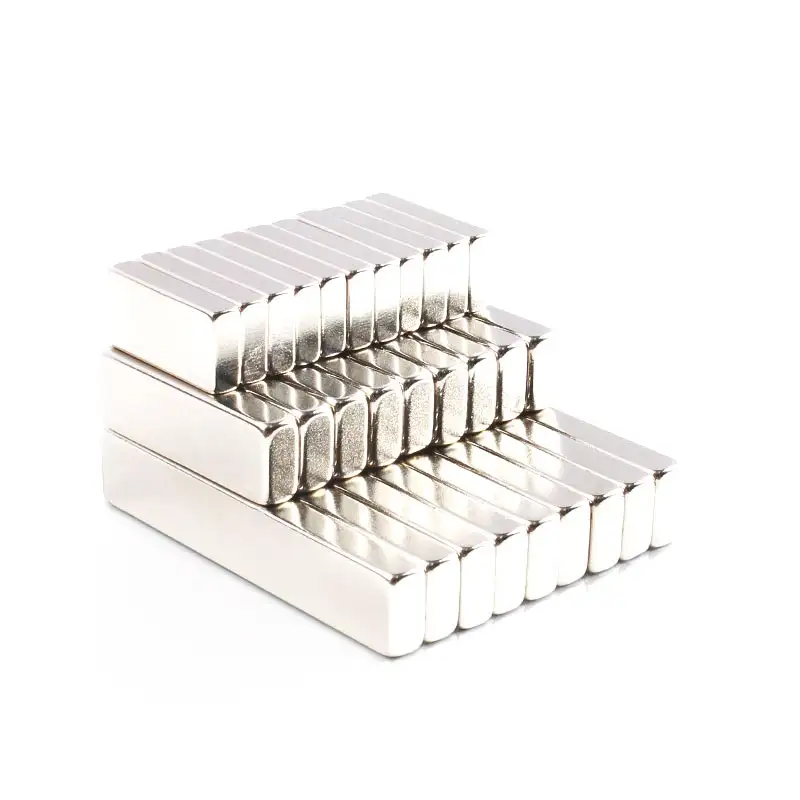

Rechteckige Magnete für Sensoren
Hochpräzise rechteckige Magnete für Sensoren der Zhaobao Magnet Group bieten optimale Feldstabilität, enge Toleranzen (±0,01 mm) und kundenspezifische NdFeB/AlNiCo-Qualitäten. Sie wurden für Reed- und Hall-Effekt-Schalter entwickelt und verfügen über eine IP67-Kapselung, Temperaturgrenzen bis 550 °C und eine Leistung ohne Leistungseinbußen.
Anfrage absenden
Produktbeschreibung
Beschaffen Sie sich präzise rechteckige Magnete für Sensoren von der Zhaobao Magnet Group – fordern Sie noch heute individuelle OEM-Angebote und eine schnelle Musterlieferung an! Unsere rechteckigen Blöcke in Sensorqualität werden von einem Magnethersteller mit 30-jähriger Erfahrung und einer Kapazität von 8.000 Tonnen hergestellt und liefern einen stabilen Magnetfluss für ausfallsicheres Schalten. Wir sind nach IATF16949 und ISO9001 zertifiziert und bieten eng tolerierte NdFeB-, SmCo- und AlNiCo-Magnete mit kundenspezifischem Gehäuse und Epoxidharzverkapselung, denen über 3.000 Kunden weltweit in der Automobil- und Automatisierungsindustrie vertrauen.
Technische Grundlage
Sensorfähige Magnetmaterialien im Vergleich
Bei der Entwicklung von Rechteckmagneten für Sensoren ist die Auswahl der optimalen Magnetlegierung von entscheidender Bedeutung. Unterschiedliche Sensortopologien wie Reed-Schalter, digitale Hall-Effekt-Latches und lineare magnetoresistive (AMR/TMR) ICs erfordern spezifische Magnetflussprofile, physische Grundflächen und thermische Reaktionen. Bei handelsüblichen Magneten kommt es häufig zu einer unkontrollierten Flussstreuung. Permanentmagnete in Sensorqualität müssen jedoch Koerzitivfeldstärke, Restinduktion und thermische Koeffizienten ausgleichen.
| Magnetmaterial | Max Energy-Produkt | Maximale Betriebstemperatur (°C) | Eignung für Sensoranwendungen | Kostenprofil |
|---|---|---|---|---|
| AlNiCo (Aluminium-Nickel-Kobalt) | 5,0 – 10,0 MGOe | Bis 550°C | Ideal für extreme thermische Umgebungen, Luftfahrtnavigation, Motorsensoren und Präzisions-Reedschalter. | Mäßig bis hoch |
| Neodym (NdFeB) | 35,0 – 54,0 MGOe | 80°C – 240°C | Höchstes magnetisches Energievolumen; ermöglicht maximale Miniaturisierung für Hall-Schalter, Automobil-EPS und Mikrosensoren. | Mäßig |
| Ferrit (Keramik) | 1,1 – 4,5 MGOe | Bis 250°C | Kostengünstige Lösung für Näherungsschalter mit großem Abstand, Flüssigkeitsstandschwimmer und einfache Magnettüren. | Am niedrigsten |
| Samarium-Kobalt (SmCo) | 16,0 – 32,0 MGOe | Bis zu 350°C | Hohe Energie mit extremer thermischer Beständigkeit und Korrosionsschutzeigenschaften für Verteidigungs- und Luft- und Raumfahrtsensoren. | Hoch |
Technische Einblicke:Rechteckige Neodymblöcke sorgen für den maximalen Fluss pro Volumeneinheit und lösen Mikrosensoren bei größeren Luftspalten aus. Für Anwendungen, bei denen die Umgebung jedoch extremen Temperaturschwankungen über 300 °C ausgesetzt ist, bleibt AlNiCo oder SmCo der unangefochtene Standard.
Temperaturstabilität, die zählt
Temperaturschwankungen verändern unmittelbar den Arbeits- und Auslösepunkt magnetischer Sensoren. Das Überschreiten der maximalen Betriebstemperatur oder Curie-Temperatur führt zu einer irreversiblen Entmagnetisierung, was zu einem Sensorausfall oder einem verzögerten Aktivierungszeitpunkt führt.
In der Luft- und Raumfahrtnavigation, der Antriebssensorik im Automobilbereich und industriellen Brennersteuerungen ist das Wärmemanagement von größter Bedeutung:
Magnetisierungsrichtung und Sensorauslösung
Die Magnetisierungsachse bestimmt die Form der Magnetfeldhülle (Gauss-Verteilung), die den Schaltabstand und die Wiederholgenauigkeit des Sensors bestimmt. Rechteckige Geometrien bieten drei primäre Magnetisierungsmodi:
Maßgenauigkeit für zuverlässiges Schalten
Bei der modernen automatisierten Großserienmontage führt eine geringfügige Variation der Magnetdicke zu einer erheblichen Verschiebung der Oberflächenfeldstärke. Wenn die Dicke einer Charge rechteckiger Magnete um ±0,1 mm variiert, kann der Sensoraktivierungsabstand um mehrere Millimeter abweichen, was zu Fehlauslösungen oder einem vollständigen Schaltausfall führen kann.
Die Zhaobao Magnet Group wendet hochpräzises Diamantscheibentrennen und Drahterodierschleifen an, um enge Maßtoleranzen von bis zu ±0,01 mm einzuhalten. Dies garantiert eine Gauss-Wiederholgenauigkeit von Charge zu Charge innerhalb von ±1,5 %, wodurch die Notwendigkeit einer dynamischen Neukalibrierung der Sensorelektronik am Fertigungsband im Werk entfällt.
Produktintegrität
Gehäuse und Beschichtung: Schutz über den Magneten hinaus
Sensoren in realen Industrieumgebungen sind aggressiven Flüssigkeiten, starken Vibrationen, chemischen Dämpfen und eindringender Feuchtigkeit ausgesetzt. Roh gesinterte Permanentmagnete – insbesondere Hochleistungs-NdFeB – neigen bei zyklischer Einwirkung zu Oxidation und Mikroabplatzungen. Daher sind wir darauf spezialisiert, vollständig gekapselte, montagefertige Magnetbaugruppen statt bloßer Magnete zu liefern.
Anwendungsszenarien
Reed-Schalter, Hall-Sensoren und mehr
Rechteckige Permanentmagnetblöcke dienen als universeller physikalischer Auslöser für ein breites Spektrum berührungsloser Positions- und Geschwindigkeitserkennungstechnologien:
Lösungen zur Erkennung durch Barrieren
Einer der wichtigsten technischen Vorteile des Einsatzes von Rechteckmagneten für Sensoren ist ihre Fähigkeit, Magnetflusslinien durch nichtferromagnetische Barrierematerialien wie Edelstahl, Aluminium, Glas, Kunststoff und Holz zu projizieren, ohne dass eine physikalische mechanische Durchdringung erforderlich ist.
Lösungen für hohe Temperaturen und raue Umgebungen
Wenn in rauen Umgebungen wie Motorräumen, industriellen Härtungsöfen, Ölquellen oder Dampfleitungen Sensoranforderungen bestehen, versagen herkömmliche elektronische Sensoren. Durch die Kombination einer isolierten Sensorelektronikeinheit, die sich in einer kühlen Zone befindet, mit einem wärmegehärteten AlNiCo- oder SmCo-Rechteckmagneten für Sensoren, der direkt in der heißen Zone platziert ist, wird eine kontinuierliche Positionserkennung ohne thermischen Elektronikausfall erreicht.
Anpassung und Bestellung
Benutzerdefinierte Größe, Qualität und Montage
Bei der Zhaobao Magnet Group wissen wir, dass keine zwei Sensorarchitekturen identisch sind. Wir bieten umfassendes OEM- und ODM-kundenspezifisches Engineering, das direkt auf Ihre CAD-Modelle und Schaltungsdesignspezifikationen zugeschnitten ist:
Warum mit der Zhaobao Magnet Group zusammenarbeiten?
Die in den 1990er Jahren gegründete Zhaobao Magnet Group betreibt einen riesigen 60.000 Quadratmeter großen Produktionskomplex mit über 500 qualifizierten Mitarbeitern und produziert eine jährliche Produktion von über 8.000 Tonnen Seltenerdmagneten. In Zusammenarbeit mit der Chinesischen Akademie der Wissenschaften in unserem gemeinsamen Permanent Magnet Engineering Technology Center, das über 22 Erfindungspatente verfügt, stellen wir sicher, dass die Reinheit unserer Rohstoffe 95 % übersteigt (gegenüber dem Branchendurchschnitt von 80 %).
Wir sind vollständig nach IATF16949, ISO9001, ISO14001 und ISO45001 zertifiziert und unsere Produkte erfüllen die CE-, ROHS-, REACH-, CP65- und CHCC-Konformität. Wir haben über 3.000 internationale Kunden betreut, darunter Huawei, Samsung, General Motors, Hitachi, Volkswagen und Foxconn, und bieten rund um die Uhr technischen Support mit garantierten Antworten innerhalb von 8 Stunden.
Fordern Sie ein individuelles Angebot und eine kostenlose Mustercharge an
Kontaktieren Sie noch heute unser Außenhandels-Engineering-Team, um Ihre Sensormagnet-CAD-Zeichnungen oder technischen Spezifikationen einzureichen. Erleben Sie nahtlose, barrierefreie Kommunikation und direkte Preisgestaltung ab Werk!
