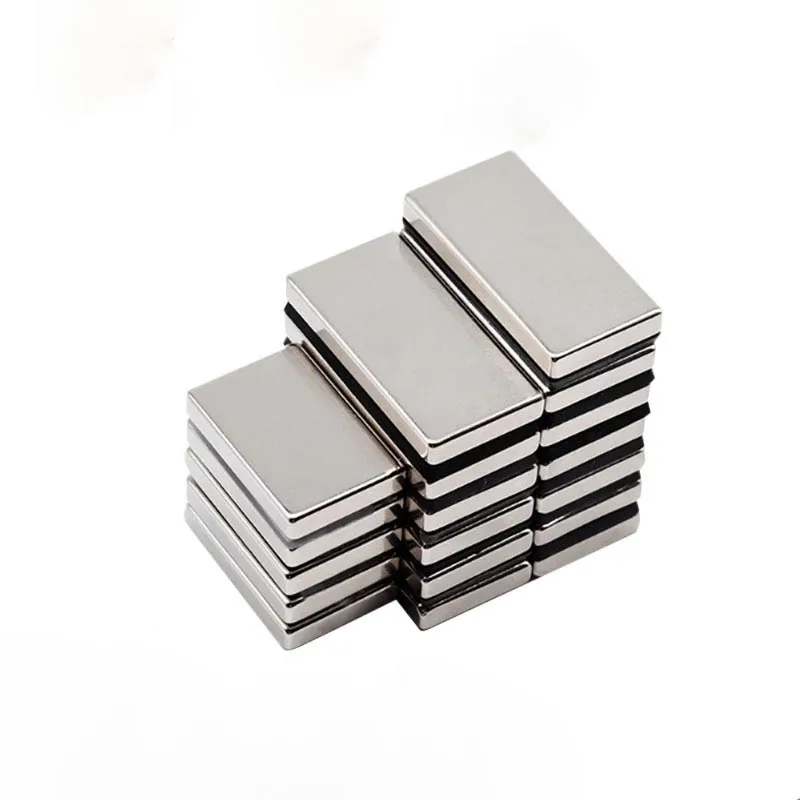

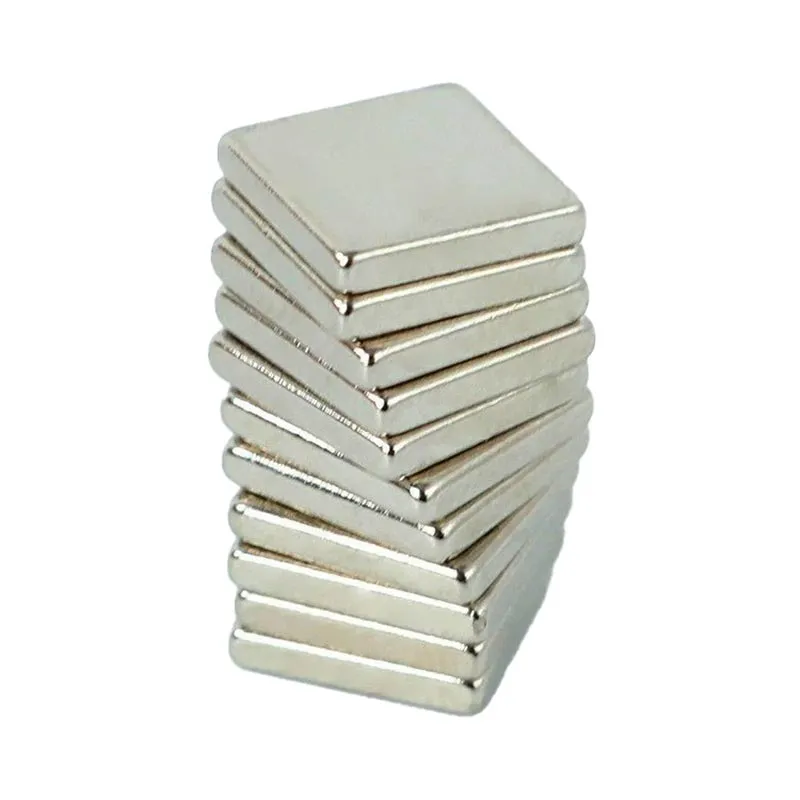

Neodym-Rechteckmagnete

Die Zhaobao Magnet Group liefert maßgeschneiderte Neodym-Rechteckmagnete für Großhandelskäufer. Unsere Fabrik basiert auf 30 Jahren Erfahrung in der Herstellung und löst große Sinterverzerrungen durch fortschrittliche Vakuumtechnologie. Wir gewährleisten strenge Toleranzen von ±0,05 mm, einen gleichmäßigen Magnetfluss und robuste Korrosionsschutzbeschichtungen. In Zusammenarbeit mit CAS liefern wir weltweit leistungsstarke Magnetlösungen.

Magnetische Parameter Br, Hcj, BHmax und Temperaturfähigkeiten (IEC-Standardausrichtung)

Um industrielle Stabmagnete für Separatoren richtig zu spezifizieren, müssen Konstrukteure die grundlegende Beziehung zwischen den wichtigsten magnetischen Eigenschaften verstehen, die in internationalen Standards wie IEC 60404-5 (Methoden zur Messung der magnetischen Eigenschaften magnetisch harter Materialien) definiert sind.

Restflussdichte (Br)

Die Restflussdichte, ausgedrückt in Tesla (T) oder Gauss (G), misst die magnetische Induktion, die in einem gesättigten Magneten verbleibt, wenn die Magnetfeldstärke auf Null reduziert wird. Höhere Br-Werte korrelieren direkt mit einer stärkeren magnetischen Haltekraft oder einem höheren magnetischen Flussausgang in engen Luftspalten. Bei Standard-Neodym-Rechteckmagneten, die bei Raumtemperatur betrieben werden, erreichen Sorten wie N52 oder N54 Br-Werte von über 1,45 Tesla.

Koerzitivfeldstärke und intrinsische Koerzitivfeldstärke (Hcb und Hcj)

Die Koerzitivkraft stellt den Widerstand eines magnetischen Materials gegenüber einer Entmagnetisierung dar. Die normale Koerzitivfeldstärke (Hcb) gibt die magnetische Feldstärke an, die erforderlich ist, um die magnetische Induktion auf Null zu reduzieren, während die intrinsische Koerzitivfeldstärke (Hcj) die Feldstärke misst, die erforderlich ist, um die interne Polarisation vollständig auf Null zu reduzieren. In anspruchsvollen Betriebsumgebungen, in denen Stabmagnete für Separatoren umgekehrten Magnetfeldern oder hohen Betriebstemperaturen ausgesetzt sind, ist ein höherer Hcj von entscheidender Bedeutung, um eine dauerhafte Entmagnetisierung zu verhindern.

Maximales Energieprodukt (BHmax)

Das maximale Energieprodukt, gemessen in Mega-Gauss-Oersted (MGOe) oder Kilojoule pro Kubikmeter (kJ/m³), definiert die maximale magnetische Energiedichte, die im Magneten gespeichert ist. Es stellt das Spitzenprodukt aus Induktion (B) und Feldstärke (H) entlang der Entmagnetisierungskurve dar. Ein höherer BHmax ermöglicht es Ingenieuren, die Komponentenabmessungen zu minimieren und gleichzeitig die erforderliche magnetische Leistung beizubehalten.

Wärmekoeffizienten und Arbeitstemperaturbeziehung

Gesinterte NdFeB-Materialien weisen temperaturabhängige Eigenschaften auf. Temperaturkoeffizienten für die magnetische Induktion α(Br) liegen typischerweise im Bereich von etwa -0,09 % bis -0,12 % pro Grad Celsius, während der Temperaturkoeffizient für die intrinsische Koerzitivfeldstärke β(Hcj) im Bereich von -0,50 % bis -0,65 % pro Grad Celsius liegt. Wenn die Temperatur steigt, reduziert thermisches Rühren sowohl Br als auch Hcj. Bei der Auswahl von Stabmagneten für Separatoren für Anwendungen bei erhöhten Temperaturen müssen Ingenieure temperaturbeständige Sorten (M-, H-, SH-, UH-, EH-, AH-Serien) auswählen, die ausreichend Hcj aufrechterhalten, um eine irreversible thermische Entmagnetisierung bei maximalen Arbeitstemperaturen zu verhindern.

Präzise Sinterverzerrungskontrolle für große rechteckige Magnete

Die Herstellung großformatiger Neodym-Rechteckmagnete stellt große technische Herausforderungen dar, insbesondere im Hinblick auf anisotrope Schrumpfung und Verformung beim Hochtemperatur-Flüssigphasensintern. Da NdFeB-Pulverpartikel während des Pressens unter einem hohen Magnetfeld ausgerichtet werden, unterscheiden sich die Verdichtungsdichte und die Schrumpfungsverhältnisse erheblich zwischen der parallelen Richtung (Ausrichtungsachse) und der senkrechten Richtung.

Orientiertes Magnetfeldpressen und Dichtegleichmäßigkeit

Um Dichtegradienten zu beseitigen, die starke Verformungen verursachen, nutzt die Zhaobao Group fortschrittliche Bandgusstechnologie in Kombination mit Wasserstoffdekrepitation (HD) und Strahlmahlen, um ultrafeine Partikel mit gleichmäßiger Korngrößenverteilung (3 bis 5 Mikrometer) zu produzieren. Während der Verdichtungsphase nutzen unsere automatischen Mehrkammer-Magnetfeldpressen eine Druckrückmeldung in Echtzeit, um eine gleichmäßige Gründichte in großen rechteckigen Formen sicherzustellen.

Spezialisierte Sinterschalen und Atmosphärenkontrolle

Während der Vakuumsinterphase bei Temperaturen über 1000 °C werden hochwertige rechteckige Blöcke auf speziell entwickelte Molybdän-Sinterplatten mit reibungsfreien Keramikbeschichtungen platziert. Dies ermöglicht eine uneingeschränkte mikroskopische Schrumpfung und verhindert physikalische Widerstandskräfte, die zu Kantenkräuseln und Bogenverformungen führen. Darüber hinaus garantieren unsere computergesteuerten Mehrzonen-Vakuumöfen eine Temperaturfeldgleichmäßigkeit von ±2 °C über das gesamte Ofenvolumen.

Präzisionsschleifen und Inline-Inspektion

Nach dem Sintern und der mehrstufigen Wärmebehandlung (Glühen) werden unsere großen Neodym-Rechteckmagnete einem hochpräzisen Doppelscheiben-Oberflächenschleifen, Drahterodieren und CNC-Schneiden unterzogen. Integrierte Hochgeschwindigkeits-Lasermesssysteme überwachen die Maßgenauigkeit über Länge, Breite und Dicke in Echtzeit und stellen so die strikte Einhaltung enger mechanischer Toleranzen (±0,05 mm oder enger) sicher.

Leitfaden zur Anwendungsauswahl: Sorten, Beschichtungen und Arbeitsbedingungen

Die Auswahl der richtigen Magnetsorte und des richtigen Oberflächenschutzes ist für die langfristige Betriebsstabilität von entscheidender Bedeutung. Nachfolgend finden Sie unsere technische Auswahlmatrix für Stabmagnete für Separatoren, die auf bestimmte Industrieumgebungen zugeschnitten sind:

Leitfaden für Beschaffung und Qualitätssicherung

Die Zhaobao Magnet Group garantiert vollständige Transparenz, strenge Qualitätskontrolle und Null-Fehler-Fertigungsstandards im Rahmen der ISO/IATF 16949-Zertifizierung. Jede Lieferung kundenspezifischer Stabmagnete für Separatoren wird einer 100-prozentigen Magnetflussprüfung und Maßüberprüfung unterzogen.

Checkliste zur Überprüfung der Maßtoleranz

Bevor Sie kundenspezifische Produktionsläufe durchführen, überprüfen und bestätigen Sie bitte die folgenden physikalischen Parameterspezifikationen mit unserem technischen Ingenieurteam:

• Länge (L) × Breite (B) × Dicke (T):Definieren Sie Abmessungen in Millimetern (mm) mit den erforderlichen Toleranzen (Standard: ±0,05 mm; Präzision: ±0,02 mm).
• Magnetisierungsrichtung:Geben Sie an, ob die Ausrichtung durch die Dicke (ausgerichtet entlang T), entlang der Länge (L) oder über die Breite (W) erfolgt.
• Eckfasen/Radien:Geben Sie die erforderlichen Kantenbehandlungen an (z. B. C0,5-mm-Fase oder R0,5-mm-Rundkanten), um ein Absplittern während der Montage zu verhindern.
• Beschichtungsspezifikationen:Definieren Sie die Dicke der Oberflächenbehandlung (z. B. Ni-Cu-Ni 12–25 Mikrometer) und die erforderliche Salzsprühbeständigkeit in Stunden (z. B. 48 Stunden, 96 Stunden, 240 Stunden).
• Thermische Betriebsgrenze:Bestätigen Sie die Dauer- und Spitzenbetriebstemperaturen, um die richtige Auswahl der Koerzitivfeldstärke sicherzustellen.

Kostenloser Musterbewerbungsprozess

Wir bieten kostenlose Mustertests für qualifizierte OEM/ODM-Projekte an, um Ihren Designzyklus zu beschleunigen:

1. Einreichung technischer Anforderungen:Kontaktieren Sie unser Vertriebsteam mit Ihren technischen Zeichnungen, Zielanwendungsdetails und Mengen.
2. Technische Bewertung und CAD-Überprüfung:Unser Forschungs- und Entwicklungsteam überprüft Ihr Design innerhalb von 24 Stunden, um die magnetische Machbarkeit und Toleranzstapel zu überprüfen.
3. Musterherstellung:Muster mit Standardabmessungen werden innerhalb von 3 bis 5 Werktagen versandt; kundenspezifische gesinterte Prototypen innerhalb von 7 bis 10 Tagen.
4. Leistungstestbericht enthalten:Jedes Musterpaket enthält Testberichte zur Hysteresekurve (Entmagnetisierungskurve), Berichte zur Schichtdicke und Maßkontrollblätter.

Über die Zhaobao Magnet Group

Die in den 1990er Jahren gegründete Zhaobao Magnet Group ist eine 30-jährige Magnetfabrik und eines der ersten Unternehmen, das sich in China mit der Produktion von Seltenerdmagneten beschäftigt. Nach 30 Jahren Entwicklung, kontinuierlichen Investitionen und strenger Forschung und Entwicklung im Bereich starker Magnete hat sich die Zhaobao Group zu einem großen Hersteller von Permanentmagnetprodukten entwickelt, der Forschung und Entwicklung, Produktion und Vertrieb integriert. Unsere Hauptfabrik für Magnete erstreckt sich über eine Fläche von 60.000 Quadratmetern und beschäftigt über 500 qualifizierte Mitarbeiter. Heute beträgt unsere jährliche Produktion hochwertiger starker Neodym-Magnete mehr als 8.000 Tonnen und festigt unsere Position als führende Produktionsstätte für Permanentmagnete in China.

Die Zhaobao Group ist auf die Herstellung verschiedener Permanentmagnete spezialisiert, darunter Neodym-Magnete, Ferrit-Magnete, SmCo-Magnete und AlNiCo-Magnete. Diese Produkte bedienen verschiedene globale Branchen, darunter Automobilbau, Elektronik, Telekommunikation, medizinische Geräte, Luft- und Raumfahrt und Industrieautomation. Wir nutzen Magnettechnologien als unsere Kernkompetenz und entwickeln auch kundenspezifische Magnetbaugruppen, Magnetwerkzeuge, Magnetspielzeuge und spezielle mechanische Geräte. Über die Standardabmessungen hinaus zeichnen wir uns dadurch aus, dass wir maßgeschneidertes technisches Design, Präzisionsbearbeitung und kundenspezifische Fertigung für leistungsstarke Neodym-Rechteckmagnete anbieten, die die strengen technischen Anforderungen unserer Kunden genau erfüllen.

Häufig gestellte Fragen

F1: Wer ist dafür verantwortlich, wenn Neodym-Rechteckmagnete während der Montage abplatzen oder brechen?

Gesinterte Neodym-Magnete sind aufgrund ihrer intermetallischen Kristallstruktur von Natur aus spröde Materialien. Wenn Schäden aufgrund unzureichender Verpackung oder Transportabwicklung auftreten, übernimmt die Zhaobao Group die volle Verantwortung und stellt sofortigen kostenlosen Ersatz bereit. Sollte es bei der internen Montage aufgrund unsachgemäßer Handhabung zu Rissen kommen, hilft Ihnen unser Technikteam bei der Entwicklung spezieller nichtmagnetischer Montagevorrichtungen und Schutzpuffer, um Absplitterungen zu verhindern.

F2: Was passiert, wenn Magnete während des Seefracht- oder Lufttransports ihre Magnetisierung verlieren?

Ungeschirmte Magnete können entmagnetisiert werden oder Transportgefahren verursachen, wenn sie starken externen Feldern oder starken Temperaturschwankungen ausgesetzt werden. Die Zhaobao Group verpackt alle Exporte in maßgeschneiderten magnetischen Abschirmbehältern (mit Eisen ausgekleideten Kartons), die den IATA-Gefahrgutvorschriften und den Seefrachtstandards entsprechen. Wir garantieren, dass während des Transports unter normalen Logistikbedingungen kein Leistungsverlust oder keine Entmagnetisierung auftritt.

F3: Wie kann die magnetische Konsistenz bei einer großen Charge von 100.000 rechteckigen Teilen gewährleistet werden?

Wir nutzen neben der statistischen Prozesskontrolle (SPC) automatisierte 100 %-Magnetfluss-Screening-Geräte. Jede Magnetcharge wird auf Br, Hcj und maximale Energieproduktkonsistenz getestet. Wir garantieren, dass die Abweichung des Oberflächenmagnetfelds innerhalb derselben Charge streng innerhalb von ±1,5 % bis ±2,0 % gehalten wird.

F4: Können Neodym-Rechteckmagnete nach dem Sintern direkt bearbeitet oder gebohrt werden?

Vom direkten mechanischen Schneiden oder Bohren mit Standardstahlwerkzeugen nach dem Sintern wird dringend abgeraten, da lokale Erwärmung eine thermische Entmagnetisierung und Funkenverbrennung des NdFeB-Pulvers auslösen kann. Alle komplexen Formen, Schlitze oder Lochbohrungen müssen vor der endgültigen Magnetisierung mittels Diamantdrahtsägen oder CNC-Ultraschallschleifen unter kontinuierlichem flüssigem Kühlmittelfluss durchgeführt werden.

F5: Wie hilft die Zhaobao Magnet Group, wenn wir einen unerwarteten motorischen Erregungsverlust erleben?

In Zusammenarbeit mit dem „Permanent Magnet Motor Magnet Engineering Technology Center“ (gemeinsam mit der Chinesischen Akademie der Wissenschaften gegründet) führt unser technisches Team Fehleranalysen an beschädigten Magneten durch. Wir testen thermische Vorgeschichte, mikrostrukturelle Oxidation und Entmagnetisierungskurven, um die Grundursache zu ermitteln – ob thermische Überlastung, Rückfeldspitzen oder Beschichtungsfehler – und liefern überarbeitete Ersatzsorten mit hoher Koerzitivfeldstärke (z. B. Umstellung auf die SH-, UH- oder EH-Serie).
