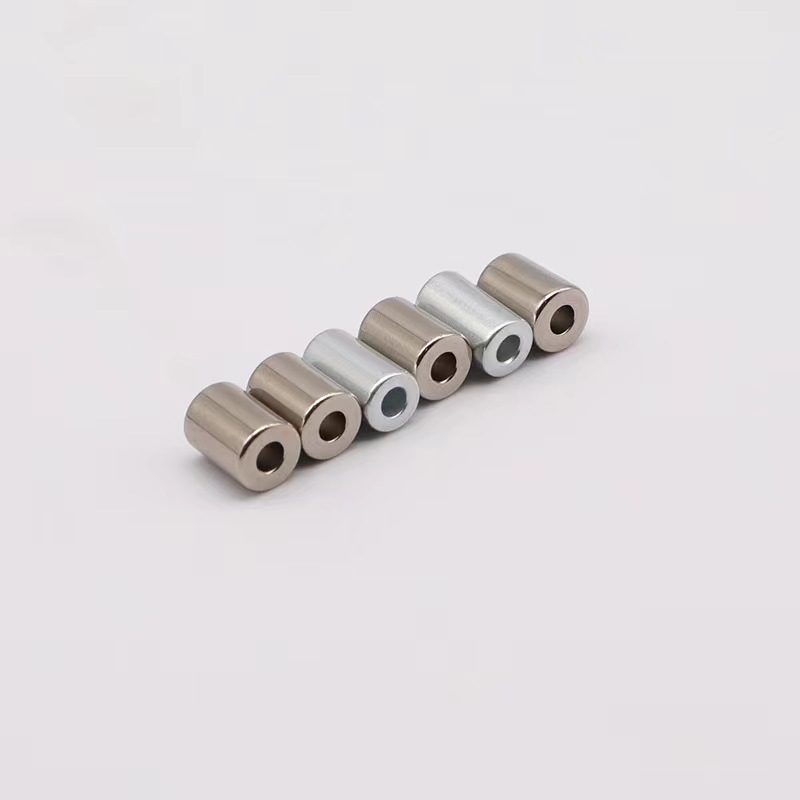

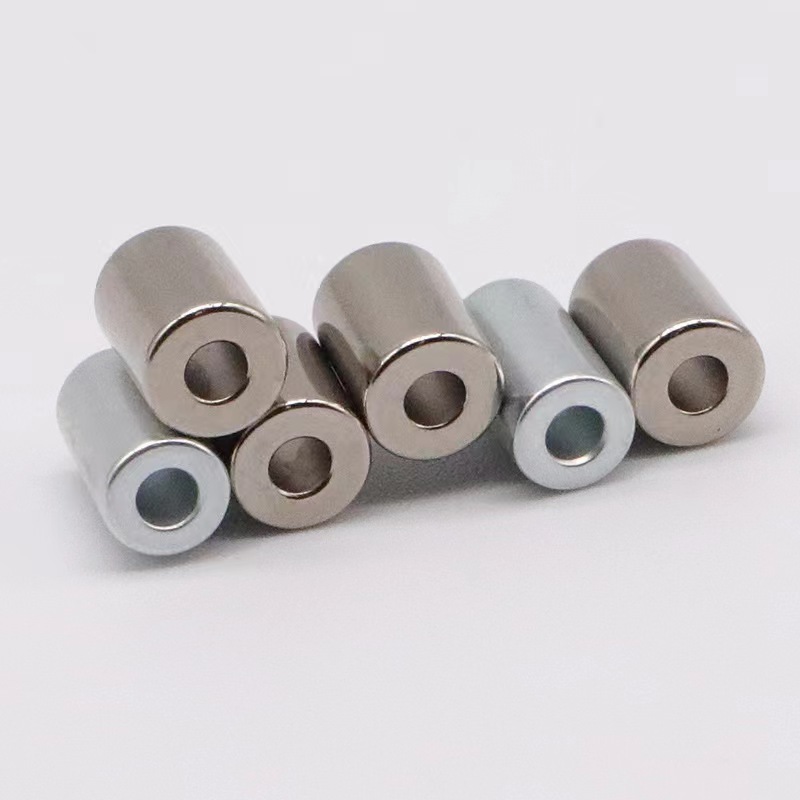

ndfeb Ringmagnet

Unsere NdFeB-Ringmagnete wurden für Anwendungen entwickelt, die optimierte Magnetfeldgeometrien erfordern, und bieten durch ihr ringförmiges Design ein effizientes Magnetflussmanagement. Diese ringförmigen Neodym-Magnete wurden speziell für Motoren, Sensoren, Encoder und Audiogeräte entwickelt, wo ihre toroidale Konfiguration kompakte Magnetkreisdesigns und platzsparende Integration ermöglicht. Jeder NdFeB-Ringmagnet ist in verschiedenen Qualitäten von N35 bis N52 und mehreren Magnetisierungsmustern (axial, radial, mehrpolig) erhältlich und wird mit präziser Dimensionskontrolle, gleichmäßiger Magnetfeldverteilung und robusten Schutzbeschichtungen hergestellt, die für anspruchsvolle Betriebsumgebungen geeignet sind.

Anfrage absenden

Produktbeschreibung

NdFeB-Ringmagnete | Hochleistungs-Neodym-Ringmagnete für Motoren und Sensoren

NdFeB-Ringmagnete: Präzisionsgefertigte Neodym-Ringmagnete für anspruchsvolle Anwendungen

Außendurchmesser (OD)

3mm - 150mm

Innendurchmesser (ID)

1 mm - 120 mm

Dicke (Höhe)

1mm - 50mm

Konzentrizität

≤0,05 mm

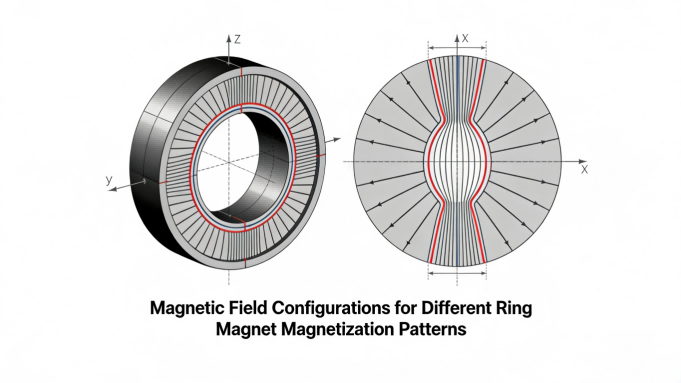

Magnetisierungsmöglichkeiten für Ringmagnete

Axiale Magnetisierung:Magnetpole auf der Ober- und Unterseite (durch die Dicke). Ideal für Axialflussmotoren, Magnetkupplungen und Halteanwendungen, bei denen das Magnetfeld senkrecht zur Montagefläche verläuft.

Radiale Magnetisierung:Magnetpole an der Innen- und Außenfläche des Zylinders. Bevorzugt für bürstenlose Gleichstrommotoren, Servomotoren und Drehgeber, bei denen das Magnetfeld parallel zur Drehachse verläuft.

Multipolmagnetisierung:Mehrere Nord-Süd-Polpaare am Umfang. Wird in Schrittmotoren, Präzisionspositionierungssystemen und Encoderrädern verwendet, die eine präzise Winkelauflösung erfordern.

Technische Vorteile der Ringmagnetgeometrie

Optimiertes Magnetkreisdesign

Die ringförmige Geometrie vonNdFeB-RingmagneteErzeugt natürlich fokussierte Magnetfelder mit minimalem Streufluss und eignet sich daher ideal für Anwendungen, die eine präzise Feldsteuerung erfordern. Die hohle Mitte reduziert den Materialverbrauch bei gleichzeitiger Beibehaltung des effektiven magnetischen Volumens und ermöglicht die Montage von Wellen oder Komponenten durch die Mitte. Dieses Design ist besonders vorteilhaft bei Motoranwendungen, bei denen der Ringmagnet direkt auf Rotorwellen montiert werden kann und so effiziente Luftspaltmagnetfelder mit minimalen Verlusten im Magnetkreis erzeugt.

Präzise Dimensionskontrolle

Konsistente FertigungNdFeB-Ringmagneteerfordert spezielle Werkzeuge und Prozesskontrollen, um die Konzentrizität (typischerweise ≤ 0,05 mm), parallele Flächen und präzise Beziehungen zwischen Innen- und Außendurchmesser aufrechtzuerhalten. Unsere CNC-gesteuerten Diamant-Schleif- und -Trennanlagen halten Maßtoleranzen von ±0,02 mm auf kritischen Oberflächen ein, während spezielle Spannvorrichtungen beim Sintern ein Verziehen verhindern und die Rundheit bewahren. Die präzise Geometrie gewährleistet die richtige Passung in Baugruppen und eine gleichbleibende magnetische Leistung über alle Produktionschargen hinweg.

Gleichmäßiger Beschichtungsauftrag

Aufbringen von Schutzbeschichtungen aufNdFeB-Ringmagnetestellt aufgrund der komplexen Geometrie mit Innen- und Außenflächen einzigartige Herausforderungen dar. Unsere automatisierten Galvanisierungslinien nutzen speziell entwickelte Vorrichtungen und optimierte Badbewegungen, um eine gleichmäßige Ni-Cu-Ni-Beschichtung (Gesamtdicke 12–15 μm) auf allen Oberflächen, einschließlich der Innenbohrung, sicherzustellen. Für kritische Anwendungen bieten wir erweiterte Beschichtungsoptionen an, einschließlich Epoxidversiegelung der Kanten, um Korrosionsbeginnpunkte im anspruchsvollen Innendurchmesserbereich zu verhindern.

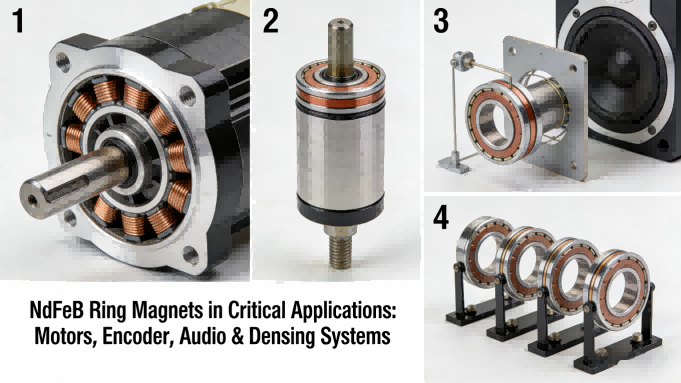

Hauptanwendungen für NdFeB-Ringmagnete

Motorische Systeme

Bürstenlose Gleichstrommotoren, Servomotoren, Schrittmotoren, Spindelmotoren und Generatorrotoren erfordern kompakte, effiziente Magnetkreise.

Sensoren und Encoder

Drehgeber, Positionssensoren, Geschwindigkeitssensoren und magnetische Systeme, die eine präzise Winkelmessung erfordern.

Audiogeräte

Lautsprecher, Mikrofone, Kopfhörer und Audiowandler nutzen die Ringmagnetgeometrie für optimierte Magnetfelder.

Medizinische Geräte

MRT-Komponenten, chirurgische Instrumente, Diagnosegeräte und medizinische Pumpen erfordern präzise magnetische Komponenten.

Technische Spezifikationen: Standard-NdFeB-Ringmagnetserie

In der folgenden Tabelle finden Sie Einzelheiten zu unserem StandardsortimentNdFeB-Ringmagnetemit gängigen Abmessungen und Spezifikationen. Kundenspezifische Konfigurationen einschließlich spezieller Abmessungen, Qualitäten, Magnetisierungsmuster und Beschichtungen sind für OEM-Anwendungen mit entsprechenden Mindestbestellmengen verfügbar.

Seriencode	Abmessungen (AD×ID×H) mm	Verfügbare Qualitäten	Magnetisierung	Typisches Gauß (Oberfläche)	Zugkraft*	Primäre Anwendungen
RR-10	10×5×3	N35, N38, N42	Axial	2.300-2.500 G	0,8 kg	Kleine Sensoren, Mikromotoren
RR-20	20×10×5	N38, N42, N45	Axial/Radial	2.400-2.600 G	2,5 kg	Encoder, kleine Gleichstrommotoren
RR-30	30×15×8	N40, N42, N45H	Radial	2.500-2.700 G	6,5 kg	Servomotoren, Aktoren
RR-50	50×25×10	N42H, N45SH, N48	Radial/Multipol	2.600-2.800 G	15,0 kg	BLDC-Motoren, Industrieantriebe
RR-80	80×40×15	N45SH, N48H, N50	Multipol	2.700-2.900 G	32,0 kg	Große Motoren, Generatoren
Individuelle Ringe	3–150 mm Außendurchmesser	N30-N55 alle Serien	Alle Muster	2.200-3.000 G	Anwendungsspezifisch	Spezialisierte Anwendungen

*Zugkraft gemessen auf Stahlplatte mit direktem Kontakt. Die tatsächliche Haltekraft variiert je nach Material der Gegenfläche, Oberflächenbeschaffenheit und Kontaktfläche.

Qualitätssicherung für Ringmagnetanwendungen

Jede Produktionscharge unsererNdFeB-Ringmagnetewird einer umfassenden Qualitätsprüfung speziell für ringförmige Geometrien unterzogen. Wir führen Konzentrizitätsmessungen mithilfe von Koordinatenmessgeräten (KMG) mit Drehtischen, Magnetfeldkartierung mit speziellen Sondenhalterungen für Oberflächen mit Innendurchmesser und Überprüfung der Beschichtungsdicke an mehreren Punkten sowohl am Innen- als auch am Außendurchmesser durch. Unsere speziellen Testvorrichtungen simulieren tatsächliche Montagebedingungen, um die magnetische Leistung in repräsentativen Anwendungen zu überprüfen. Vollständige Prüfzertifikate umfassen Maßdaten, magnetische Leistungsparameter und eine Beschichtungsüberprüfung für eine vollständige Rückverfolgbarkeit.

IATF 16949:2016 ISO 9001:2015 Konzentrizität zertifiziert REACH- und RoHS-konform Vollständige Feldzuordnung Motoranwendung getestet

Richtlinien zur Montage und Integration von Ringmagneten

Ordnungsgemäße Installation vonNdFeB-Ringmagneteist entscheidend für optimale Leistung und Sicherheit. Wir bieten detaillierte technische Richtlinien, einschließlich empfohlener Presspassungen (typischerweise 0,02–0,05 mm im Durchmesser), Klebeprotokolle für Hochgeschwindigkeitsanwendungen und Überlegungen zur Wärmeausdehnung für Metallgehäuse. Für mehrpolig magnetisierte Ringe liefern wir Orientierungsmarkierungen und präzise Winkelausrichtungsreferenzen, um die richtige Phasenlage in Motor- und Encoderanwendungen sicherzustellen. Unser Ingenieurteam kann anwendungsspezifische Montageempfehlungen basierend auf Ihren Betriebsbedingungen und Leistungsanforderungen geben.

Fordern Sie Ringmagnetmuster oder technische Beratung an

Unser Ingenieurteam ist auf Ringmagnetanwendungen spezialisiert und bietet umfassenden technischen Support, einschließlich der Analyse des Magnetkreises, der Bewertung der thermischen Leistung und Empfehlungen für das Montagedesign. Wir bieten kostenlose Muster anNdFeB-Ringmagnetezur Evaluierung in Ihrem konkreten Anwendungsfall, komplett mit Prüfzeugnissen und Leistungsdaten. Kontaktieren Sie uns mit Ihren Maßanforderungen, Leistungsspezifikationen und Anwendungsdetails für einen umfassenden technischen Vorschlag und ein Angebot.

Fordern Sie eine Ringmagnet-Beratung an

Spezialist für Ringmagnete: +86-18226620303 (WhatsApp/WeChat) | E-Mail: zb25@magnets-world.com | Technische Antwort innerhalb von 2 Geschäftsstunden auf Anfragen zu Ringmagneten
